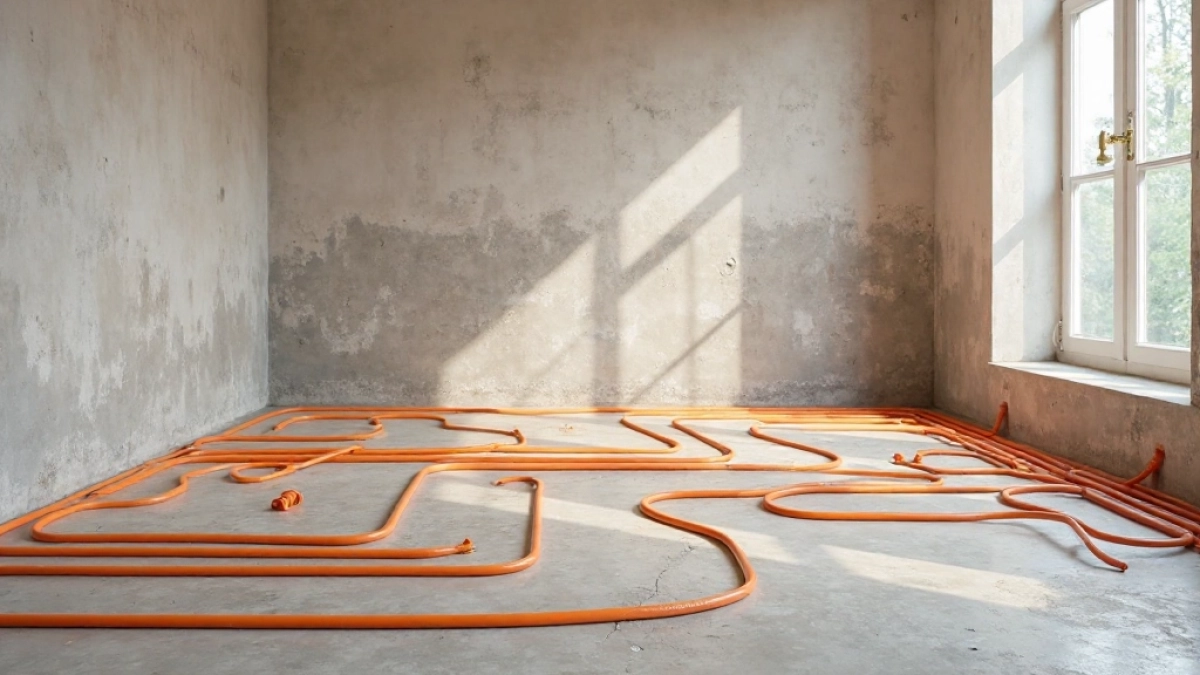

Salon 30 m²: ile pętli podłogówki? Obliczenia

Planując ogrzewanie podłogowe w salonie o powierzchni 30 m², kluczowe staje się ustalenie liczby pętli rur grzewczych, aby zapewnić równomierny rozkład ciepła i efektywność systemu. Obliczenia zależą od rozstawu rur, maksymalnej długości jednej pętli oraz czynników takich jak izolacyjność budynku czy rodzaj podłogi. W tym artykule krok po kroku wyjaśnię, jak precyzyjnie wyliczyć optymalną liczbę obiegów, uwzględniając praktyczne aspekty instalacji i układy, byś mógł samodzielnie zaprojektować instalację dostosowaną do swoich potrzeb.

• Jak obliczyć liczbę pętli podłogówki do salonu 30 m2
• Czynniki wpływające na pętle podłogówki w salonie 30 m2
• Optymalny rozstaw pętli podłogówki w salonie 30 m2
• Maksymalna długość jednej pętli w salonie 30 m2
• Pokrycie powierzchni rurami w salonie 30 m2
• Układ pętli podłogówki w salonie 30 m2
• Obliczenia zapotrzebowania na pętle w salonie 30 m2
• Pytania i odpowiedzi: Salon 30 m² – ile pętli podłogówki?

Jak obliczyć liczbę pętli podłogówki do salonu 30 m2

Obliczenie liczby pętli zaczyna się od całkowitej długości rur potrzebnej do pokrycia powierzchni 30 m². Podstawowa formuła to powierzchnia podzielona przez rozstaw rur w metrach, co daje przybliżoną długość wszystkich obiegów. Dla typowego rozstawu 15 cm, czyli 0,15 m, wychodzi 30 / 0,15 = 200 metrów rur. Następnie dzielisz tę wartość przez maksymalną długość jednej pętli, zwykle 100 metrów, co rezultuje dwiema pętlami. Ta metoda gwarantuje równomierny rozkład ciepła na całej podłodze salonu.

W praktyce stosuje się korekty zależne od kształtu pomieszczenia i stref o większym zapotrzebowaniu cieplnym. Na przykład w salonie z oknami zewnętrznymi zwiększasz gęstość rur w tych obszarach, co może podnieść całkowitą długość o 10-15%. Zawsze pamiętaj o pozostawieniu marginesu 10 cm od ścian, by uniknąć przegrzewania krawędzi. Precyzyjne wyliczenia opierają się na stratach ciepła pomieszczenia, szacowanych na 50-70 W/m² dla dobrze izolowanego salonu.

Krok po kroku: podstawowe obliczenie

• Zmierz powierzchnię salonu: 30 m².
• Określ rozstaw rur: np. 0,10 m, 0,15 m lub 0,20 m.
• Oblicz długość całkowitą: 30 / rozstaw (w m).
• Dziel przez max długość pętli (100 m): wynik to liczba obiegów.
• Dostosuj do układu: zaokrąglij w górę dla równości.

Ta prosta procedura pozwala szybko oszacować zapotrzebowanie, ale dla salonu 30 m² zalecam symulację w arkuszu kalkulacyjnym. Przykładowo przy rozstawie 12 cm całkowita długość wynosi około 250 m, co wymaga trzech pętli po 83-84 m każda. Takie podejście minimalizuje różnice ciśnienia między obiegami i zapewnia komfort cieplny w całym pomieszczeniu.

Czynniki wpływające na pętle podłogówki w salonie 30 m2

Liczba pętli w salonie 30 m² zależy przede wszystkim od zapotrzebowania na moc cieplną, która oscyluje wokół 80-100 W/m² w standardowych warunkach. Słabo izolowane ściany zewnętrzne lub duże okna zwiększają to zapotrzebowanie do 120 W/m², co skraca rozstaw rur i podnosi liczbę obiegów. Wysokość pomieszczenia powyżej 2,7 m wpływa na większą objętość powietrza do ogrzania, wymagając gęstszej sieci rur. Rodzaj podłogi, jak płytki ceramiczne przewodzące ciepło lepiej niż drewno, także modyfikuje projekt.

Temperatura wody w obiegu, zazwyczaj 35-45°C dla podłogówki, determinuje efektywność rozprowadzania ciepła. W połączeniu z pompą ciepła obniża zużycie energii, ale wymaga dłuższych pętli dla stabilnego przepływu. Klimat zewnętrzny i nasłonecznienie salonu to kolejne elementy – pomieszczenia południowe mogą mieć mniejszą liczbę obiegów dzięki naturalnemu wsparciu. Izolacja podłogi od gruntu lub stropu zapobiega stratom, stabilizując liczbę pętli na poziomie 2-4 dla 30 m².

Główne zmienne projektowe

• Izolacyjność budynku: U/f ≤ 0,2 W/m²K zmniejsza zapotrzebowanie.
• Powierzchnia przeszkleń: powyżej 20% wymaga gęstszego rozstawu.
• Materiał wykończeniowy podłogi: kamień vs parkiet zmienia moc o 20%.
• System źródłowy: kocioł gazowy vs pompa ciepła wpływa na deltę T.

Integracja tych czynników pozwala dostosować instalację do specyfiki salonu, unikając niedogrzania lub nadmiernych kosztów materiałów. Na przykład w budynku pasywnym wystarczy 1-2 pętle, podczas gdy w starszej konstrukcji potrzeba nawet pięciu. Zawsze priorytetem jest równomierność temperatury na poziomie ±2°C w całym pomieszczeniu.

Zmiany w użytkowaniu salonu, jak dodanie kominka, mogą wymagać recalculacji liczby pętli dla uniknięcia lokalnych przegrzań. Monitorowanie wilgotności powietrza wspiera długoterminową efektywność systemu grzewczego.

Optymalny rozstaw pętli podłogówki w salonie 30 m2

Optymalny rozstaw rur w salonie 30 m² wynosi 10-20 cm, dobierany do mocy grzewczej na poziomie 80-120 W/m². Przy rozstawie 15 cm uzyskujesz zrównoważony rozkład ciepła, idealny dla pomieszczeń o średnim nasłonecznieniu i dobrej izolacji. Gęstszy układ 10 cm stosuj w strefach przy oknach, by kompensować mostki termiczne. Rzadszy 20 cm wystarcza w salonach z podłogą na gruncie i niskim zapotrzebowaniem cieplnym poniżej 60 W/m².

Srednica rur 16 mm zapewnia odpowiedni przepływ, a rozstaw wpływa bezpośrednio na powierzchnię czynną ogrzewania. Dla salonu 30 m² rozstaw 12 cm daje pokrycie ok. 90%, minimalizując zimne strefy pod meblami. Testy efektywności pokazują, że odstępy poniżej 10 cm rzadko poprawiają komfort, za to zwiększają koszt instalacji o 30%. Zawsze uwzględnij grubość wylewki, by ciepło docierało równomiernie do powierzchni.

W salonie z meblami wolnostojącymi rozstaw dostosuj dynamicznie – gęściej pod kanapą, rzadziej pod telewizorem. To pozwala na elastyczność i oszczędność materiałów przy zachowaniu komfortu cieplnego w miejscach wypoczynku.

Maksymalna długość jednej pętli w salonie 30 m2

Maksymalna długość jednej pętli podłogówki to 100-120 metrów, z zaleceniem 80-100 m dla rur 16 mm, by uniknąć nadmiernego spadku ciśnienia. W salonie 30 m² pojedyncza pętla o długości 100 m pokrywa efektywnie 15 m² przy rozstawie 15 cm. Przekroczenie limitu powoduje nierównomierny przepływ wody, co obniża efektywność ogrzewania o 15-20%. Producenty rur PEX-Al-PEX podają te wartości w specyfikacjach technicznych dla optymalnego oporu hydraulicznego.

Dla dłuższych obiegów stosuj pompę o wyższej mocy, ale lepiej dzielić na krótsze pętle dla równości. W praktyce 90 m to sweet spot dla salonu, umożliwiający łatwą regulację zaworami na rozdzielaczu. Spadek temperatury na końcu pętli nie powinien przekraczać 5°C, co kontrolujesz doborem średnicy i prędkości przepływu. W 30 m² rzadko przekracza się cztery pętle, nawet przy gęstym rozstawie.

Granice długości według średnicy rur

Tabela ilustruje, dlaczego 16 mm dominuje w instalacjach salonowych – równowaga między długością a kosztem. Krótsze pętle ułatwiają balansowanie hydrauliczne, kluczowe dla długotrwałego działania systemu.

Pokrycie powierzchni rurami w salonie 30 m2

Pokrycie powierzchni rurami w salonie 30 m² powinno wynosić 85-95% podłogi, by zapewnić równomierny rozkład ciepła bez strat energii. Unikaj układania pod ciężkimi meblami, jak szafami, ograniczając się do 70% w tych strefach. Całkowita długość rur przy 90% pokryciu i rozstawie 15 cm osiąga 180-200 m. To optimum minimalizuje zimne plamy i wspiera komfort termiczny na poziomie 21-23°C.

W strefach zewnętrznych zwiększ pokrycie do 100%, kompensując straty przez okna. Podłogę wykończoną panelami laminowanymi wymaga mniejszego procentu niż kamieniem, ze względu na różną przewodność cieplną. Symulacje CFD pokazują, że 92% pokrycia daje najrówniejszą mapę temperatur w salonie. Zawsze zostaw 8-10 cm marginesu od ścian dla dilatyacji i bezpieczeństwa.

Pokrycie wpływa na całkowity koszt – każde 5% więcej to dodatkowe 10-15 m rur. W 30 m² skup się na centralnej strefie wypoczynkowej, gdzie spędzasz najwięcej czasu, dla maksymalnego efektu cieplnego.

Układ pętli podłogówki w salonie 30 m2

Układ pętli w salonie 30 m² najczęściej przyjmuje formę zygzaka lub meandru, zaczynając od termostatu dla równomiernego nagrzewania. W prostokątnym pomieszczeniu pętle biegną równolegle do dłuższej ściany, z rozstawem stałym lub zmiennym. Spirala sprawdza się w kwadratowych salonach, centralizując ciepło w środku. Każdy obieg kończy się powrotnikiem blisko zasilania, minimalizując straty hydrauliczne.

Dla 2-3 pętli dzielisz salon na równoważne strefy po 10-15 m², unikając krzyżowania rur. W narożnikach z grzejnikami uzupełniającymi układ gęstnieje o 5 cm. Izolacyjna mata pod rurami zapobiega uciekaniu ciepła w dół, podnosząc efektywność o 20%. Schematy projektowe uwzględniają drzwi i progi, by pętle nie przerywały ciągłości.

Zalecane układy dla 30 m²

• Zygzak prosty: dla salonów wydłużonych, 2 pętle.
• Podwójny meander: równomierny rozkład, 3 obiegi.
• Spirala z promieniem: centralne ogrzewanie, 1-2 pętle.
• Zmienny rozstaw: gęściej przy oknach.

Taki układ pozwala na elastyczne meblowanie salonu bez utraty ciepła. Testuj rozprowadzenie za pomocą symulatorów online dla wizualizacji temperatur.

Obliczenia zapotrzebowania na pętle w salonie 30 m2

Obliczenia zapotrzebowania na pętle dla salonu 30 m² opierają się na stratach ciepła, mnożonych przez współczynnik pokrycia. Szacunkowe straty 60 W/m² dają 1800 W mocy, co przy 100 W/m² na metr rury wymaga 18 m szerokości roboczej. Dzieląc przez rozstaw, wyliczasz długość całkowitą. Dla precyzji użyj wzoru: liczba pętli = (powierzchnia × % pokrycia) / (rozstaw × max długość pętli).

Przykład: 30 m², 90% pokrycia, rozstaw 0,15 m, max 100 m – długość 30×0,9 / 0,15 = 180 m, czyli 2 pętle po 90 m. Tabela poniżej pokazuje warianty dla różnych rozstawów.

Wykres wizualizuje zależność liczby pętli od rozstawu, ułatwiając wybór. Dla salonu z pompą ciepła preferuj 2-3 obiegi, by zoptymalizować COP systemu. Dostosuj do rzeczywistych strat ciepła mierzonych termowizją.

Finalne obliczenia zawsze weryfikuj z hydraulikiem, uwzględniając ciśnienie w rozdzielaczu i przepływ na pętlę. To zapewni niezawodne ogrzewanie podłogowe przez lata.

Pytania i odpowiedzi: Salon 30 m² – ile pętli podłogówki?

• Ile pętli podłogówki potrzeba do salonu o powierzchni 30 m²?

  Do salonu 30 m² zazwyczaj potrzeba 2-3 pętli rur grzewczych, w zależności od rozstawu rur (10-20 cm) i maksymalnej długości jednej pętli (ok. 100 m). Przy rozstawie 15 cm całkowita długość rur wynosi około 200 m, co daje 2 pętle po 100 m, zapewniając pokrycie 85-95% powierzchni dla równomiernego rozkładu ciepła.

• Jak obliczyć liczbę pętli ogrzewania podłogowego dla 30 m²?

  Obliczenie: powierzchnia / (rozstaw rur w m × 1 m) = całkowita długość rur, podzielona przez max długość pętli (100 m). Dla rozstawu 0,15 m: 30 / 0,15 = 200 m → 2 pętle. Uwzględnij zapotrzebowanie cieplne (50-70 W/m²) i symulację w programie branżowym dla precyzji.

• Jaki rozstaw rur wybrać w salonie 30 m²?

  Rozstaw 10-15 cm dla słabo izolowanych pomieszczeń lub o dużym zapotrzebowaniu cieplnym, 15-20 cm dla dobrze izolowanych i nasłonecznionych. Pokryj 85-95% podłogi, unikając stref pod ciężkimi meblami i przy ścianach zewnętrznych, by zapewnić efektywność (80-120 W/m²).

• Jakie czynniki wpływają na liczbę pętli podłogówki w salonie?

  Kluczowe czynniki: izolacyjność budynku, wysokość pomieszczenia, rodzaj podłogi (drewno wymaga mniejszej mocy niż płytki), temperatura wody (35-45°C) i moc grzewcza. Dla salonu zalecane 2-3 pętle z rur PEX 16 mm, połączone z rozdzielaczem i pompą obiegową.
